19-ти дюймовые приборные корпуса в стойку

Заказать изготовление 19 дюймовых корпусов для аппаратуры можно, отправив заявку на адрес pmw-s@mw-s.ru . Корпус может поставляться как в типовом исполнении, предполагающем выполнение необходимых отверстий в стенках корпуса силами заказчика, так и полностью готовым к установке внутренних устройств, а так же индикаторов и органов управления.

Корпуса могут  дополнительно комплектоваться:

  • ручками для переноски
  • внутренними монтажными панелями
  • передней и задней панелью из алюминиевого сплава
  • съемными уголками для крепления в стойку
  • передними и задними панелями с надписями и логотипами

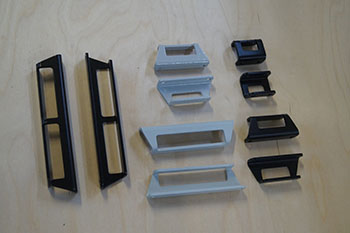

Ручки крепятся на переднюю панель корпуса и предлагаются в двух вариантах:

  • из листового металла (как и материал самого корпуса) - это разработка нашей компании
  • объемные, фрезерованные из алюминиевого сплава.

В обоих случаях ручки выкрашены в цвет корпуса

Монтажная панель крепится на специальные выступы внутри в нижней части корпуса. Может поставляться в металле или окрашенной в цвет корпуса

Панели из алюминиевого сплава имеют преимущество перед стальными в случае необходимости выполнить отверстия под индикаторы и органы управления силами заказчика.

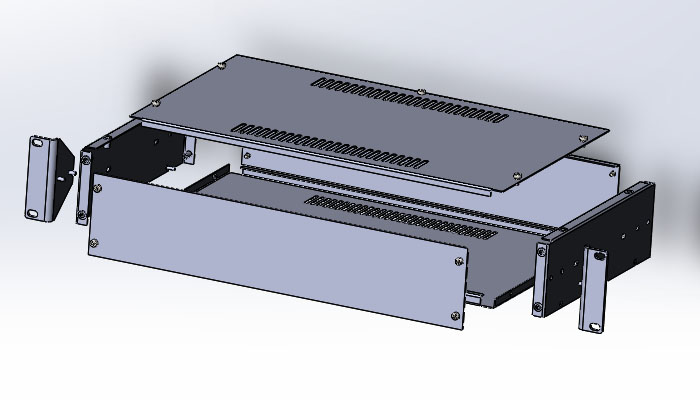

Съемные уголки могут быть полезны в случаях, когда корпус предполагается использовать как внутри стойки, так и отдельно от нее. Во втором случае уголки могут быть сняты.

Надписи и логотипы выполняются методом лазерной маркировки после покраски. Краска может быть удалена полностью и надписи будут светло серого цвета. Для корпусов, окрашенных в светлые тона, больше подойдет затемнение краски в надписях.

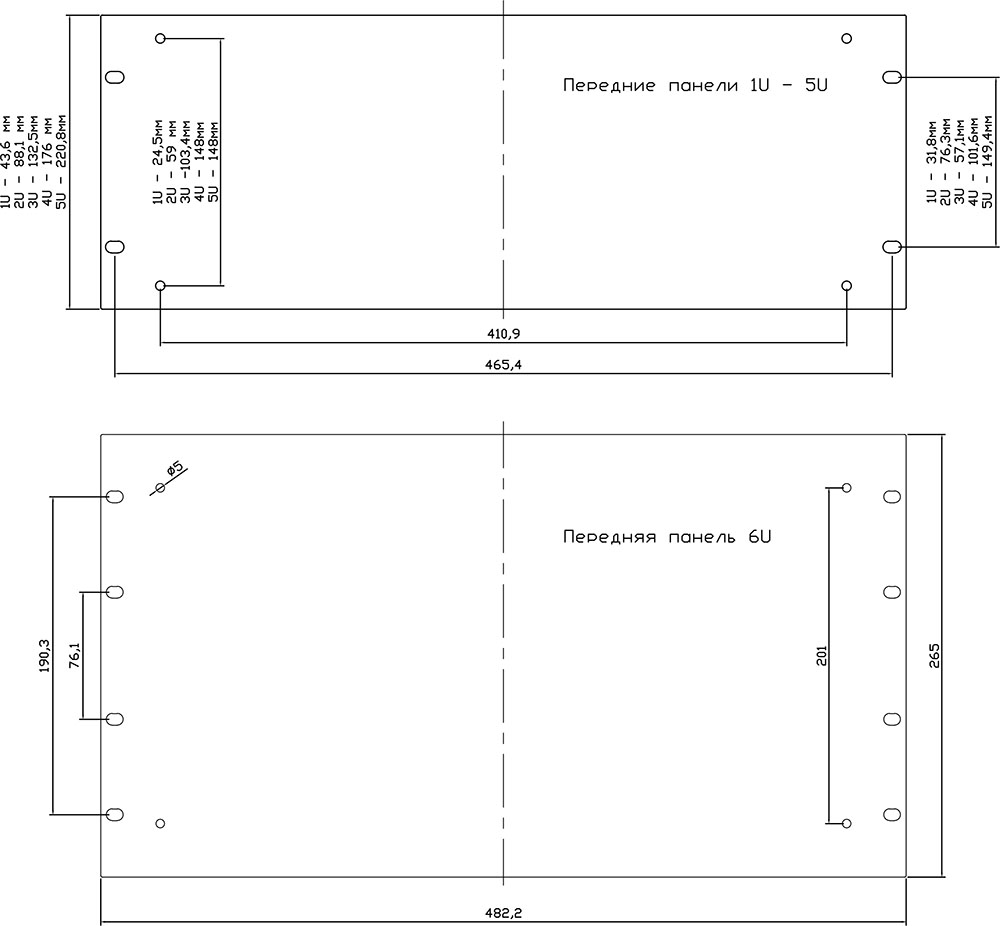

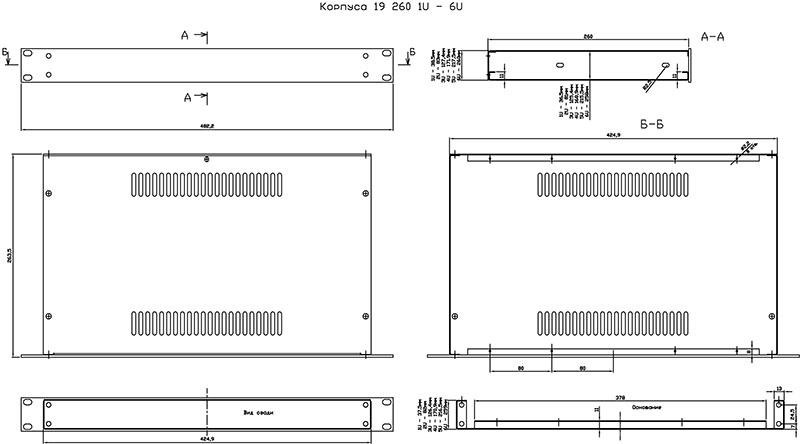

Чертеж корпуса 19 дюймов

Наименование Размеры Высота Розничная цена

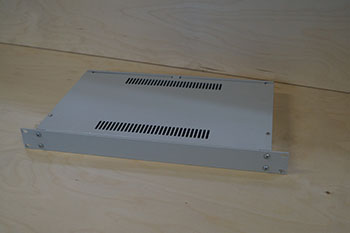

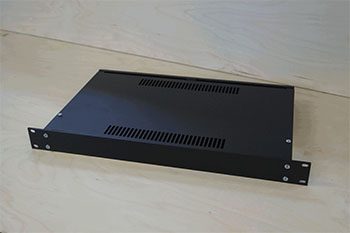

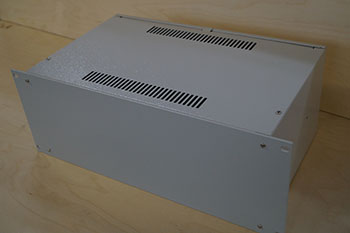

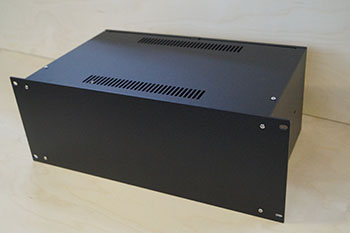

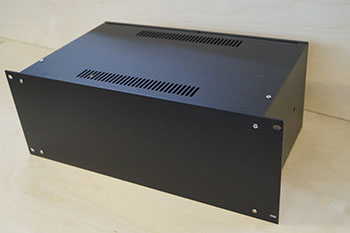

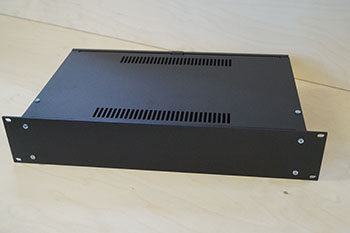

Корпус 19 дюймов Корпус 19 дюймов19 2601UB/G 263x40x425 1U 2720р

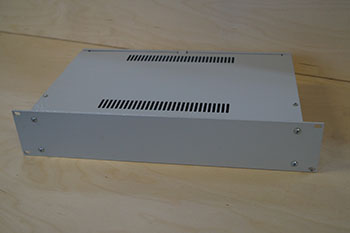

Корпус 19 дюймов Корпус 19 дюймов 19 2602UB/G 263х84х425 2U 3150р

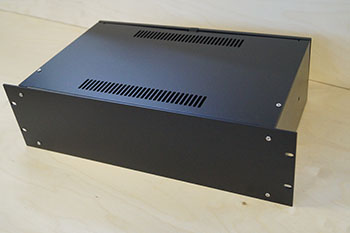

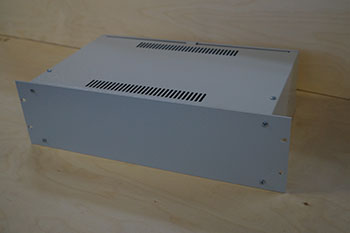

Корпус 19 дюймов Корпус 19 дюймов19 2603UB/G 263х128.4х425 3U 3540р

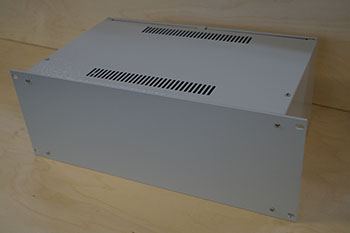

Корпус 19 дюймов Корпус 19 дюймов19 2604UB/G 263x172.8x425 4U 4060р
Корпус 19 дюймов Корпус 19 дюймов19 3601UB/G 363x40x425 1U 3050р
Корпус 19 дюймов Корпус 19 дюймов19 3602UB/G 363х84х425 2U 3620р
Корпус 19 дюймов Корпус 19 дюймов19 3603UB/G 363х128.4х425 3U 4160р
Корпус 19 дюймов Корпус 19 дюймов19 3604UB/G 363x172.8x425 4U 4760р
Корпус 19 дюймов Корпус 19 дюймов19 3605UB/G 363x217.2x425 5U 5280р
Корпус 19 дюймов Корпус 19 дюймов19 3606UB/G 363x261.6x425 6U 5900р
Корпус 19 дюймов Корпус 19 дюймов19 4604UB/G 463x172.8x425 4U 5610р
Ручка из листового металлаРучка из листового металла 41х30х17,5 1U 200р
Ручка из листового металлаРучка из листового металла 72х30х17,5 2U 250р
Ручка из листового металлаРучка из листового металла 116х30х17,5 3U 300р
Ручка из листового металлаРучка из листового металла 161х30х17,5 4U 350р
Ручка объемная, алюминийРучка объемная, алюминий 45х35х14 1U 600р
Ручка объемная, алюминийРучка объемная, алюминий 77,5х35х14 2U 700р
Ручка объемная, алюминийРучка объемная, алюминий 121,5х35х14 3U 900р
Ручка объемная, алюминийРучка объемная, алюминий 166,5х35х14 4U 1200р

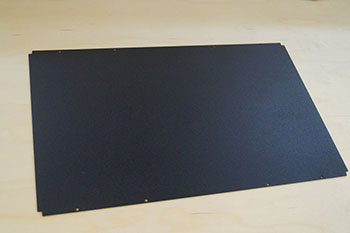

Панель монтажная 260Панель монтажная 260 407х258х1,5   750р

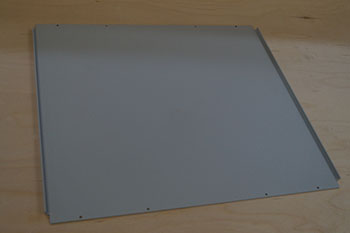

Панель монтажная 360Панель монтажная 360 399х356,5х7   850р

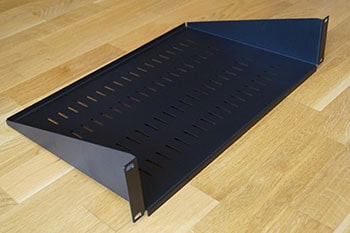

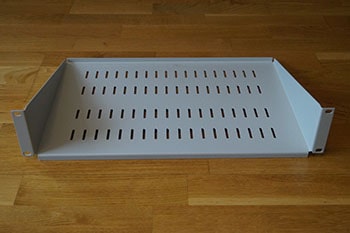

Полка консольная 2U 260 мм Полка консольная 2U 260 ммПолка 2U 260мм     1700
Полка консольная 2U 360 мм Полка консольная 2U 360ммПолка 2U 360 мм     1550



При заказе ручек вместе с корпусом скидка на ручки 15%

Так же возможно изготовление любых изделий корпусного типа, из листового металла или методом фрезеровки, по индивидуальному заказу.
